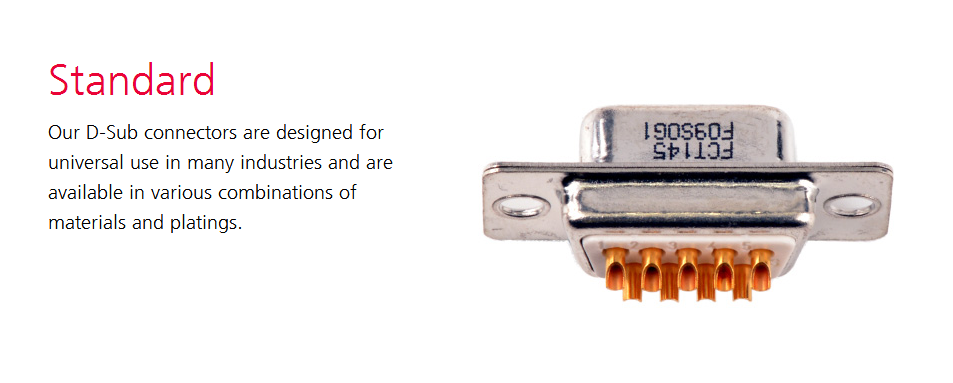

D-Sub Standard
D-SUB標準系列，提供9、15、25、50芯選擇，額定電流：5A，接觸電阻：≤ 10 mΩ，測試電壓：1000 V / 1 min。
特點：
標準連接器可在材料和鍍層的不同組合。例如，外殼可以提供鋼、黃銅（非磁性版）或不銹鋼
使用導電鍍層抗腐蝕符合RoHS標準，耐熱纖維確保260°C焊接溫度為10秒接觸端子焊錫鍋AWG 20，直線和直角板和卷線。
還可以選擇標準和定制的部分，定制所有的配件，如殼體，鎖扣，或提供引腳連、酒窩、屏蔽等等。
D-Sub Standard
|
number of pins |
type |
|
9 |
FW09P0SG... |
|
15 |
FW15P0SG... |
|
25 |
FW25P0SG... |
|
37 |
FW37P0SG... |
|
50 |
FW50P0SG... |
技術參數：
F:
Insulator:Polyester, glass ?ber ?lled (UL94V-0), white
Relative temperature index according to UL 746 B : 125 °C (257 °F)
Heat de?ection temperature limit according to DIN 53461 HDT/A : 200 °C (392 °F)
Sub temperature limit : -55 °C (-67 °F)
FH:
Insulator: Polyester, heat resistant, glass ?lled (UL94V-0), natural
Relative temperature index according to UL 746 B : 150 °C (302 °F)
Heat de?ection temperature limit according to DIN 53461 HDT/A : ≥255 °C (≥491 °F)
Sub temperature limit : -55 °C (-67 °F)
FM：
Insulator ：Polyester, glass ?ber ?lled (UL94V-0), green
Relative temperature index according to UL 746 B : 130 °C (266°F)
Heat de?ection temperature limit according to DIN 53461 HDT/A ：10 °C (410 °F)
Sub temperature limit : -55 °C (-67 °F)
電氣數據：
Current rating at room temperature: 5A
Test voltage between contacts / shell and contact ：1200 V / 1 min
Straight contacts ： ≤ 10 m?
Right angled contacts ：≤ 25 m?
Right angled contacts - 50 way ：≤ 35 m?
Insulation resistance between contacts ：≥5 000 M?
Dielectric strength ：50 kV / mm
