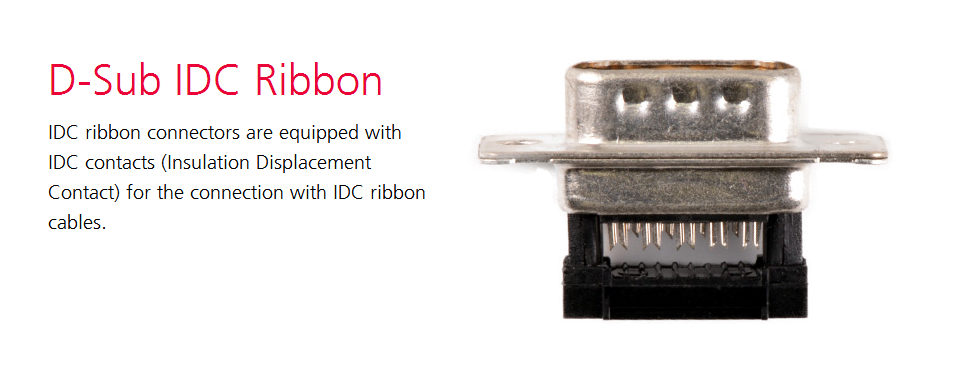

D-Sub IDC ribbon
D-Sub IDC ribbon 配備IDC觸點 用于將帶狀電纜與AWG 28電纜 帶應力消除、帶內螺紋或螺紋墊片組件 裝配簡單、快捷，成本低
特點：
配備IDC觸點
用于將帶狀電纜與AWG 28電纜
帶應力消除、帶內螺紋或螺紋墊片組件
裝配簡單、快捷，成本低
D-Sub IDC ribbon
|
number of pins |
type |
|
9 |
F09P15-... F09S15-... F1048-1 |
|
15 |
F15P15-... F15S15-... F1048-2 |
|
25 |
F25P15-... F25S15-... F1048-3 |
|
37 |
F37P15-... F37S15-... F1048-4 |
技術參數：
Insulator ： Polyester, glass ?lled (UL94V-0), black
Relative temperature index according to UL 74 B ：130 °C (266 °F)
Heat de?ection temperature limit according to DIN 41 HDT/A ：210 °C (410 °F)
Sub temperature limit ：- 55°C (-67 °F)
Shell plating (standard) ： Tin plated over nickel, pin connector shell with dimples
Contact material ： Copper alloy
Contact plating ： 0.2 ?m (8 microinches) / 0.8 ?m (31 microinches) Au over Ni,other platings on request
Contacts, termination area ： 2 - 6 ?m (79 - 236 microinches) tin over nickel
Wire size ：AWG 8 / 0,08 mm?
電氣參數：
Current rating ：1, 5 A
Test voltage between contacts / shell and contact ：1200 V / 1 min
Meets transition resistance requirements per contact pair in accordance with DIN 41652 ：≤ 25 m?
Insulation resistance between contacts ：≥5 000 M?
Dielectric strength ：50 kV / mm
